Для решения этой задачи на передовых предприятиях все чаще используются 3D сварные ограждения. Они выполняют две функции: физическое разграничение пространства и визуальная маркировка опасных зон.
Защита от несанкционированного доступа

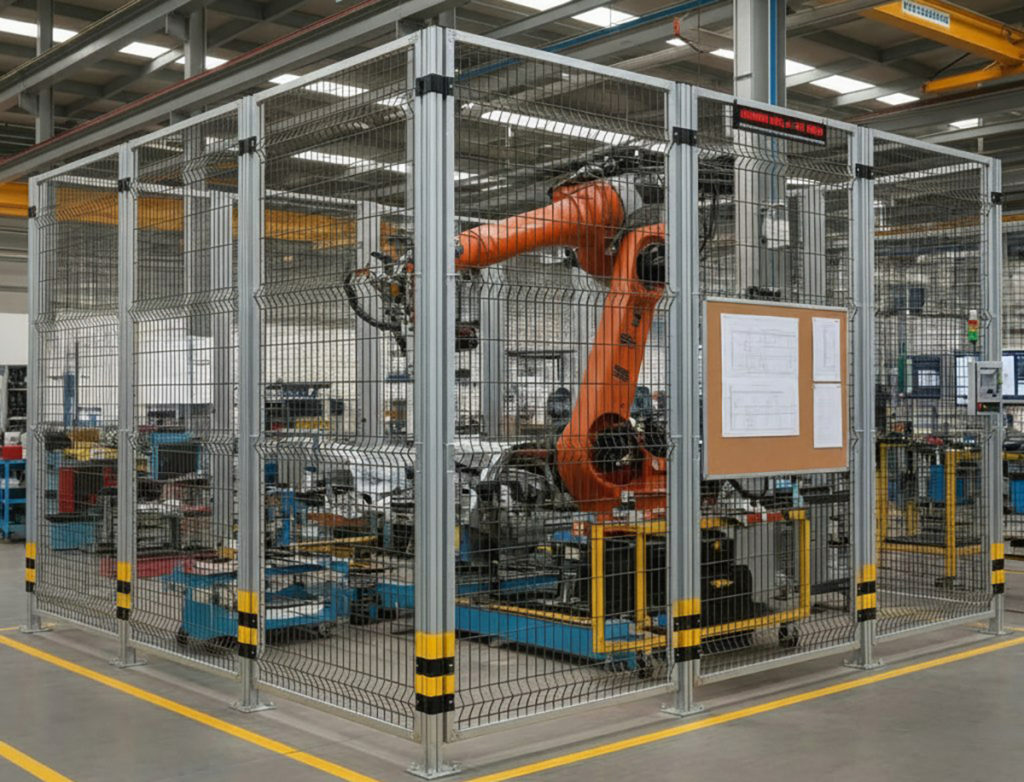

Роботизированные ячейки требуют строгого контроля доступа. 3D ограждения устанавливаются по периметру зоны работы робота, создавая надежный барьер, который предотвращает случайное или намеренное проникновение сотрудников, не имеющих соответствующего допуска. Панели из стального прутка диаметром от 4 мм с ячейкой 50×150 мм обеспечивают высокую прочность и устойчивость к механическим воздействиям.
Конструкция оснащается калитками с электромеханическими замками, которые открываются только по сигналу от системы управления доступом. Это гарантирует, что в зону работы робота войдут только обученные специалисты — наладчики или программисты — и только в момент остановки оборудования.
Разметка границы работы робота
Помимо физической преграды, 3D ограждения выполняют важную визуальную функцию. Они четко обозначают границы опасной зоны, напоминая сотрудникам о необходимости соблюдать осторожность. В отличие от временных лент или напольной разметки, которые могут быть не замечены или случайно стерты, металлическое ограждение воспринимается как незыблемая граница. Это особенно важно на производствах с высокой плотностью персонала, где риск случайного пересечения опасной зоны особенно велик.
Преимущества 3D ограждений в роботизированных производствах
Сварные панели обеспечивают отличный обзор зоны работы робота. Оператор и контролирующие службы могут видеть, что происходит внутри ограждения, не входя в опасную зону.
3D ограждения позволяют соблюдать нормативные расстояния между роботом и персоналом, предусмотренные правилами безопасности при работе с промышленными роботами.
Конструкция устойчива к случайным ударам погрузчиками или падением заготовок. При необходимости ограждение может быть усилено дополнительными элементами.
На столбы ограждения монтируются датчики открытия калиток, видеокамеры и световые индикаторы, которые сигнализируют о статусе работы робота.
Модульная конструкция позволяет легко изменять конфигурацию ограждения при расширении производства или перепланировке участка.
Примеры применения
🏭 Где уже используются такие решения
- Вокруг сварочных и фрезерных роботизированных комплексов
- На участках паллетирования и упаковки с роботизированными манипуляторами
- В зонах зарядки и обслуживания автоматических транспортных средств (AGV)
- Вокруг лабораторных роботизированных установок, где требуется ограничение доступа посторонних
- На участках технического обслуживания и наладки роботизированного оборудования
Как это работает на практике
Типовая конфигурация 3D ограждения для роботизированной ячейки включает:
- Сварные панели высотой от 2,0 до 2,5 м из прутка диаметром 4–5 мм с ячейкой 50×150 мм
- Столбы из профильной трубы 80×80 мм с толщиной стенки от 2,5 мм
- Секционные ворота или калитки с электромеханическими замками и датчиками открытия
- Блокировочные устройства, отключающие робота при открытии калитки
- Световую сигнализацию, информирующую о режиме работы оборудования (красный — опасно, зеленый — безопасно)
Внедрение 3D ограждений на роботизированных производствах — это не просто элемент технического оснащения, а необходимая мера для обеспечения безопасности сотрудников и стабильности производственного процесса. Четкое разграничение зон ответственности человека и робота позволяет исключить риск травматизма, снизить вероятность простоев из-за несанкционированного вмешательства и создать прозрачную, управляемую среду для работы высокоточного оборудования.
Предприятия, которые уже внедрили такие системы, отмечают снижение количества инцидентов, связанных с доступом персонала в опасные зоны, и повышение общей культуры безопасности на производстве.
